Kit receptáculo circular DEUTSCH serie HDP20 (6 Cavidades) – HDP24-18-6PN
Compra respaldada. Consulta los detalles.
Visítanos:
Medios de Pago
Envíos a todo el país
Conoce los tiempos y las formas de envío.
Vendido por:
- Devolución gratis.
- Compra Protegida.
- Garantía de fábrica.
Descripción
Es una solución de conexión eléctrica para montaje fijo (Bulkhead / Receptacle), diseñada para integrarse en paneles, mamparas, chasis y tableros de control en condiciones de servicio pesado. Gracias a su configuración híbrida 18-6, permite canalizar circuitos de potencia de alta intensidad y líneas de control o señalización a través de un único pasamuros estanco, simplificando la distribución eléctrica y la organización del arnés.
Fabricado por TE Connectivity / DEUTSCH en termoplástico reforzado con fibra de vidrio color negro, este kit incluye su correspondiente tuerca de fijación y arandela de presión para asegurar un anclaje mecánico firme frente a vibraciones continuas. Su diseño cuenta con sellado de cable Normal (N) con protección ambiental IP67 y soporta exigencias térmicas operativas de -55 °C a +125 °C en rangos de voltaje de 12 V a 48 V (hasta 250 VDC). Es el receptáculo homologado para acoplar con el conector macho móvil HDP26-18-6SN en maquinaria pesada de minería, construcción y transporte comercial.
Especificaciones técnicas detalladas

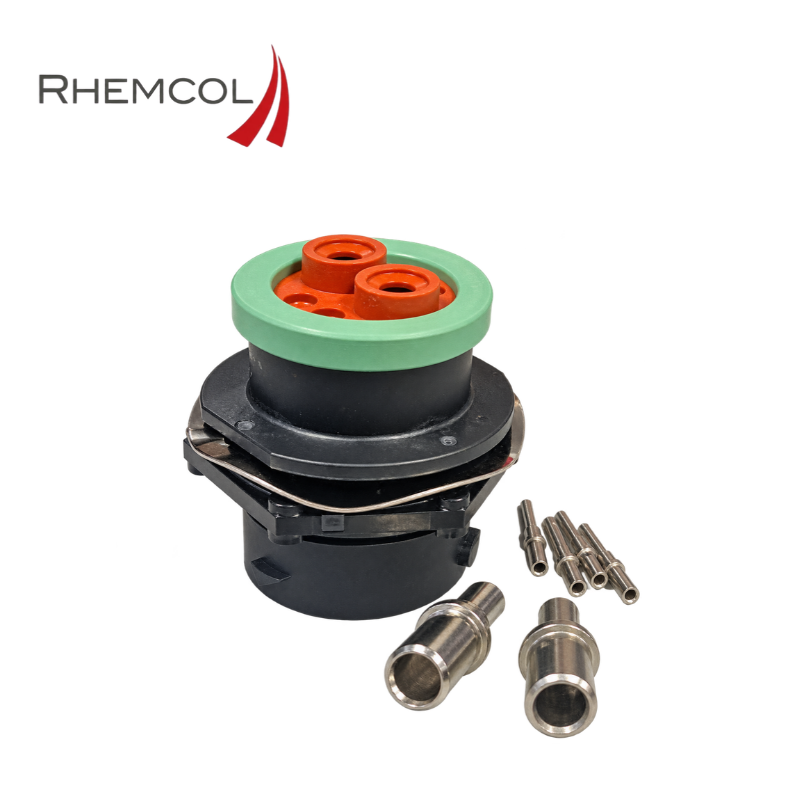

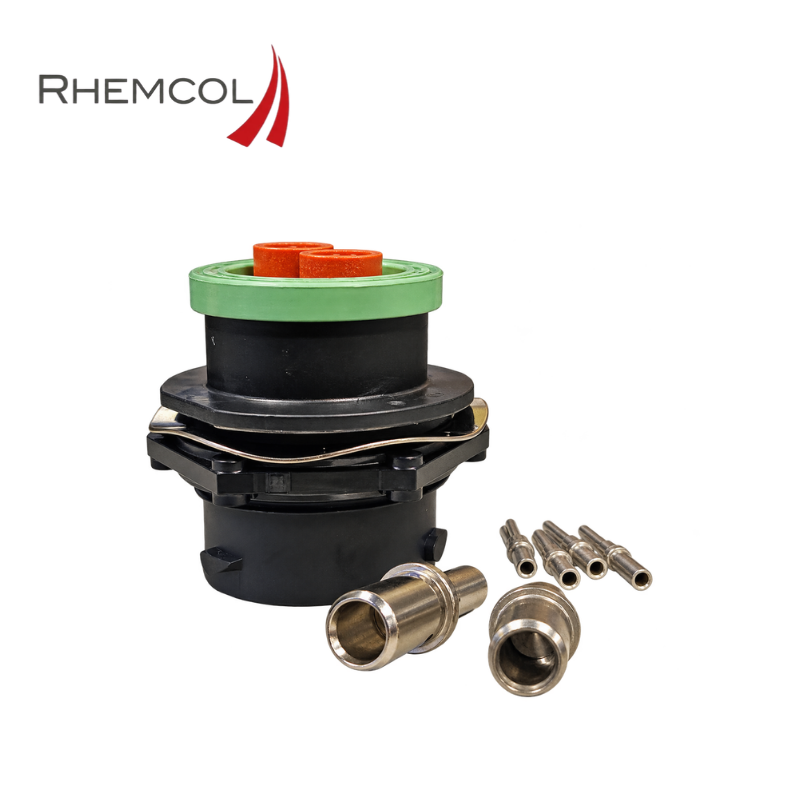

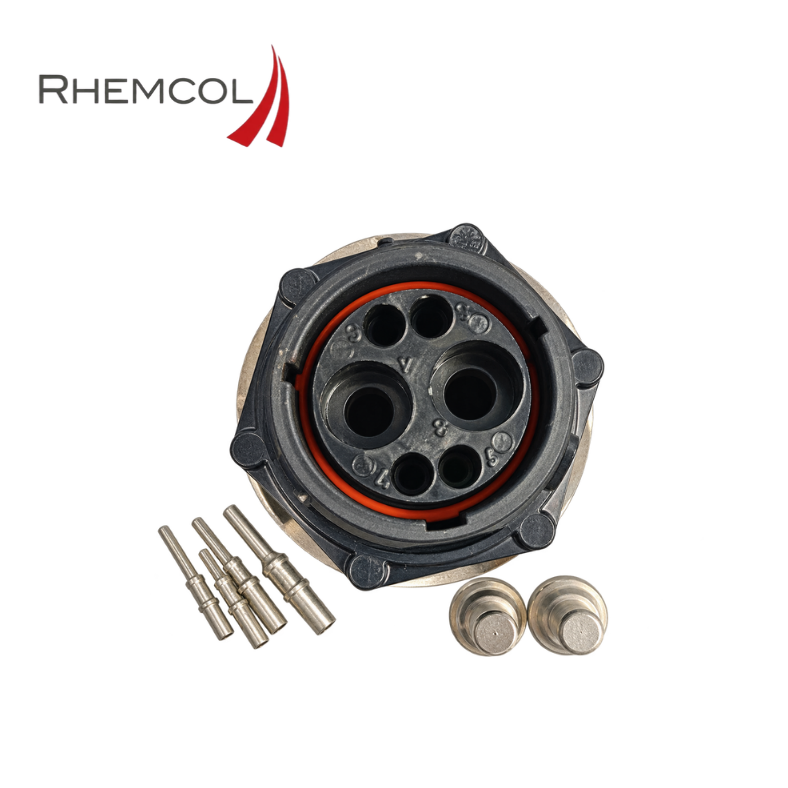

Contenido incluido en el kit
Este conjunto de instalación se suministra completo con todos sus componentes de fijación y terminales:
- 1 Carcasa receptáculo: DEUTSCH HDP24-18-6PN con sello perimetral Normal (N).
- 2 Contactos macho (Pin): Tamaño 4 para circuitos de potencia y alto amperaje.
- 4 Contactos macho (Pin): Tamaño 16 para circuitos de señal, control o instrumentación.
- 1 Tuerca de fijación: Mecanizada para montaje pasamuros en panel o mampara.
- 1 Arandela de presión: Metálica de retención elástica contra aflojamiento por vibración.
Referencias cruzadas y codificaciones directas
Identificación oficial de fabricante y contraparte de acople:
TE Connectivity HDP24-18-6PN
Contraparte: HDP26-18-6SN
Compatibilidad y recomendaciones de aplicación
Diseñado para interconexiones estructurales en condiciones severas de trabajo:
- Montaje en tableros y mamparas: Traspaso estanco entre pared de fuego de cabina y vano de motor en camiones pesados y autobuses.
- Maquinaria de construcción y minería: Fijación sobre consolas de chasis, cajas de distribución hidráulica y arneses maestros en excavadoras y cargadores frontales.
- Equipos agrícolas e industriales: Conexiones fijas en tractores, cosechadoras, generadores y grúas móviles expuestas a polvo continuo, lodo y lavado a presión.
- Recomendación técnica de montaje: Realice la perforación del panel respetando el diámetro especificado para carcasa tamaño 18. Apriete la tuerca de fijación al torque recomendado asegurando la correcta orientación de la arandela elástica. Al crimpar los terminales pin tamaño 4 y 16, emplee la matriz adecuada para evitar caídas de tensión y coloque tapones obturadores (sealing plugs) en cavidades no cableadas para garantizar el hermetismo IP67.
Marca
Deutsch
